輸

  出

標稱輸出電壓

12V

24V

48V

標稱輸出電流

20A

10A

5A

峰值電流

25A

12.5A

6.25A

出廠電壓設定

12-12.12

24-24.24

48-48.48

額定輸出功率

240W

240W

240W

峰值輸出功率

300W

300W

300W

紋波與噪聲

1%

額定電壓精度

11.88-12.12V

23.76-24.24V

47.52-48.48V

電壓調整率范圍

11.88-12.12V

23.76-24.24V

47.52-48.48V

負載調整率范圍

11.88-12.12V

23.76-24.24V

47.52-48.48V

輸出電壓調節范圍

±5%

輸出電壓保持時間

附圖二

輸

入

輸入電壓范圍

AC88V-264V OR DC88-360V

輸入頻率范圍

47——63Hz

輸入交流電流

220V/0.74A max

效率

>85%

浪涌電流

＜6A/220VAC

保

護

輸出過電流保護

>1.2倍打嗝模式自動恢復

輸出短路保護

打嗝模式自動恢復

輸出過壓保護

超出額定電壓的10%-20%，截止式

 故障

 告警

  及

  指示

告警節點

AL常閉節點告警

故障指示

紅色LED

工作指示燈

綠色LED

環

境

溫度系數

小于0.03%/℃

工作溫度

-25-+70℃（降額曲線見附圖）

工作濕度

20-90%RH

儲存溫度

-40-+85℃

儲存濕度

20-90%RH

冷卻方式

自然對流

振動

10-55Hz,19.6 m/s²,3分鐘周期,沿X、Y、Z軸各60分鐘

沖擊

196.1m/s²

電磁

兼容

與

安規

耐壓(10mA)

INPUT-FG: 2000VAC;  INPUT-OUTPUT:2000VAC ;

OUTPUT--FG:500V AC;  AL-FG:500V AC

絕緣電阻

輸入對輸出：100MΩ/500VDC/25℃/70%RH

安規

參照UL60950-1

電磁干擾

參照EN55022 CLASS A

電磁抗擾度

l  產品應能承受GB/T 14598.14-1998中4.1規定的嚴酷等級為III級的靜電放電干擾

l  產品應能承受GB/T 14598.9-1995中第4章規定的嚴酷等級為III級的輻射電磁場干擾。

l  產品應能承受GB/T 14598.10-1996中第4章規定的嚴酷等級為IV級的快速瞬變干擾

l  產品的傳導搔擾限值應符合YD/T 983-1998表2中A級的要求

l  應能承受IEC 60255-22-5規定的嚴酷等級為4級的浪涌試驗

諧波電流

參照EN6100-3-2 CLASS C

其

他

重量

200克

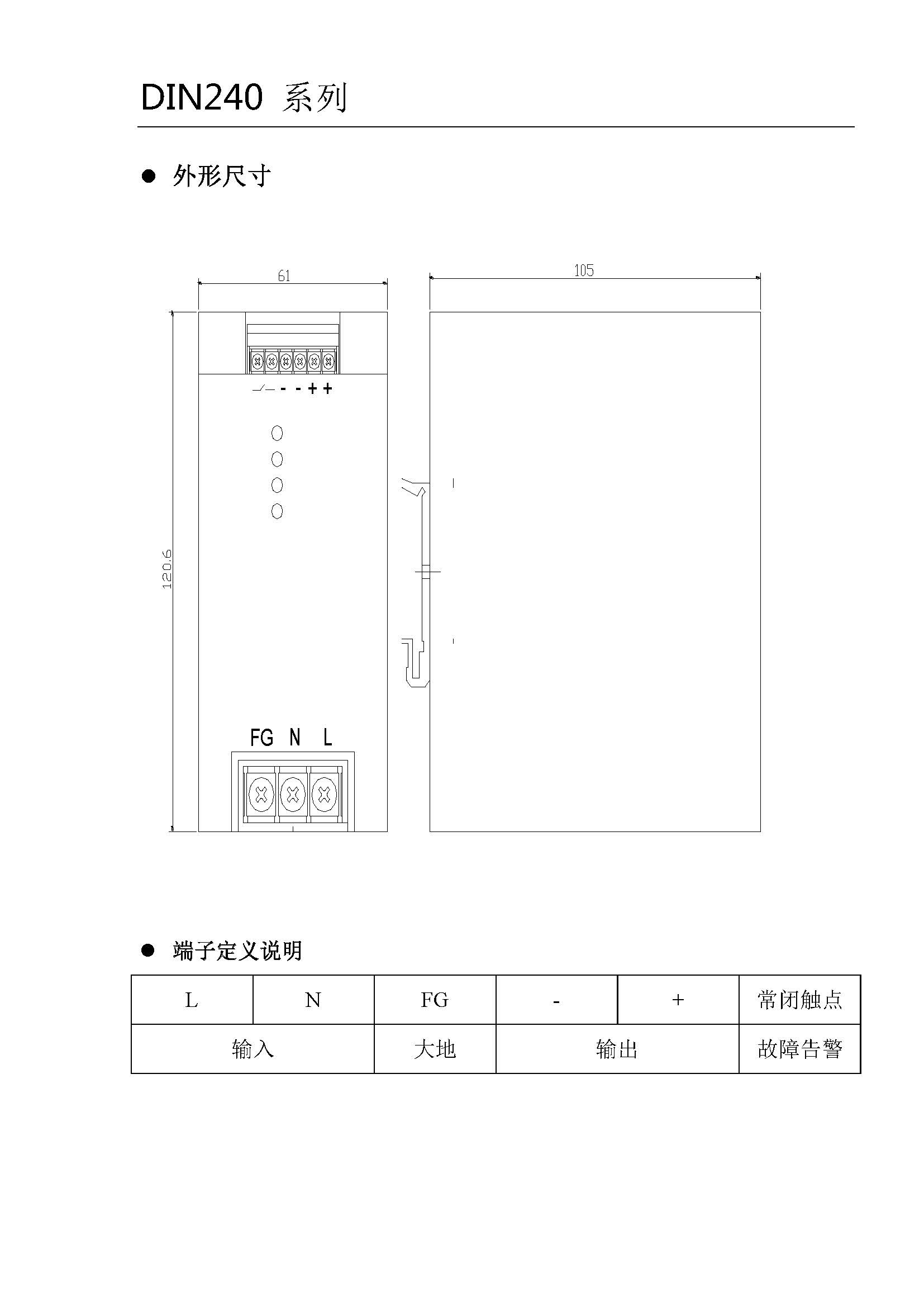

尺寸

見附圖

端子定義

見附圖
